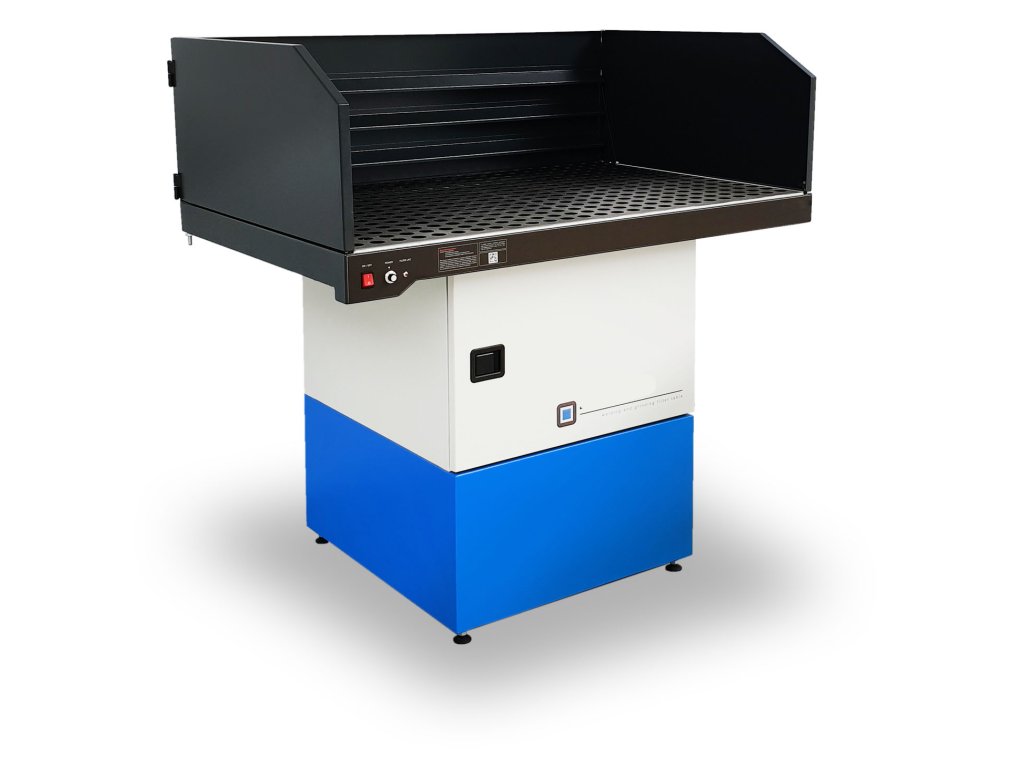

Obrábací stôl s filtračnou jednotkou
Popis
Obrábací stôl s filtračnou jednotkou je odsávacie zariadenie, ktoré predstavuje kombináciu stacionárnej recirkulacnej filtracnej jednotky a obrábacieho stola. Je vhodné na odsávanie a filtráciu vzduchu znecisteného mechanickými a plynnými exhalátmi vznikajúcimi pri rôznych procesoch opracovania materiálu.
Exhaláty sú odsávané smerom nadol do filtracnej jednotky z miesta ich vzniku, priamo cez štrbiny v pracovnej ploche. Vôbec sa tak nedostanú do dýchacej zóny pracovníka. Pri práci môže byt využitá celá plocha stola, nakolko odsávanie je realizované rovnomerne pod celým priestorom pracovnej plochy. Po celej dlžke zadnej casti pracovnej plochy má stôl stenu so šikmými zrážacími lamelami, slúžiacimi na usmernenie odrazených castíc a iskier. Boky stola sú tvorené bocnými zrážacími stenami, ktoré je v prípade práce s dlhšími výrobkami možné úplne odklopit. Stôl je uložený na výškovo nastavitelných nožickách pre prípadné prispôsobenie pracovnej výšky stola.
Nadštandardne vysokú úcinnost odsávania a filtrácie zabezpecuje plne regulovatelný odsávací ventilátor a vysoko úcinné, lahko menitelné filtre, ktoré je možné nakombinovat vo viacerých stupnoch podla druhu pracovného procesu.
Možné využitie:
- Odsávanie a filtrácia plynných zložiek vznikajúcich pri zváraní
- Odsávanie a filtrácia prachu a jemných castíc vznikajúcich pri suchých procesoch mechanického opracovania rôznych druhov materiálov
- Pri odsávaní a filtrácii nízkeho až stredne vysokého množstva dymu a prachu
- V prevádzkach klasifikovaných ako nevýbušné prostredie
Výhody zariadenia
- Nadštandardná úcinnost filtrácie ( > 99,9 % )
- Troj až štvor stupnová filtrácia vzduchu
- Možnost rôznej kombinácie a zostavy filtrov vrátane chemickej filtrácie
- Nadštandardný, plne regulovatelný sací výkon
- Bezpecná prevádzka s indikáciou zanesených filtrov s ich rýchlou a pohodlnou výmenou
- Pohodlné a jednoduché ovládanie
- Vysoká kvalita a úroven technického spracovania
- Priestorovo úsporné riešenie bez nutnosti stavebných úprav
- Plne otváratelné bocné steny pre prácu s dlhými zvarencami
- Predfilter zachytávajúci iskry už v štandarde
- Lamely pre zrážanie castíc a iskier
- Robustná pracovná plocha, veľká 1200 x 800 mm, v základe len prebrúsená, oceľová, za príplatok je možné dodať aj s úpravou nitridovaním
- Predlžená záruka na 3 roky
| Technické parametry | |
| Parametr | hodnota |
| Filtračné stupne: | 3 až 4 |
| Filtračná plocha HEPA filtra: | 24 m2 |
| Účinnosť filtrácie (v základe:) | 99,995 % pre častice o veľkosti 0,3 µm |
| Signalizácia zanesenia filtrov: | áno |
| Typ ventilátora: | radiálny |
| Odsávací výkon | 2300 m3 / hod. |
| Regulácia výkonu: | áno |
| Výkon motora: | 1,1 kW |
| Napäťová sústava: | 3/N/PE AC 400/230V 50Hz, TN-S |
| Dĺžka prívodného kábla: | 4,5 m |
| Bočné priečky: | plne otvárateľné |

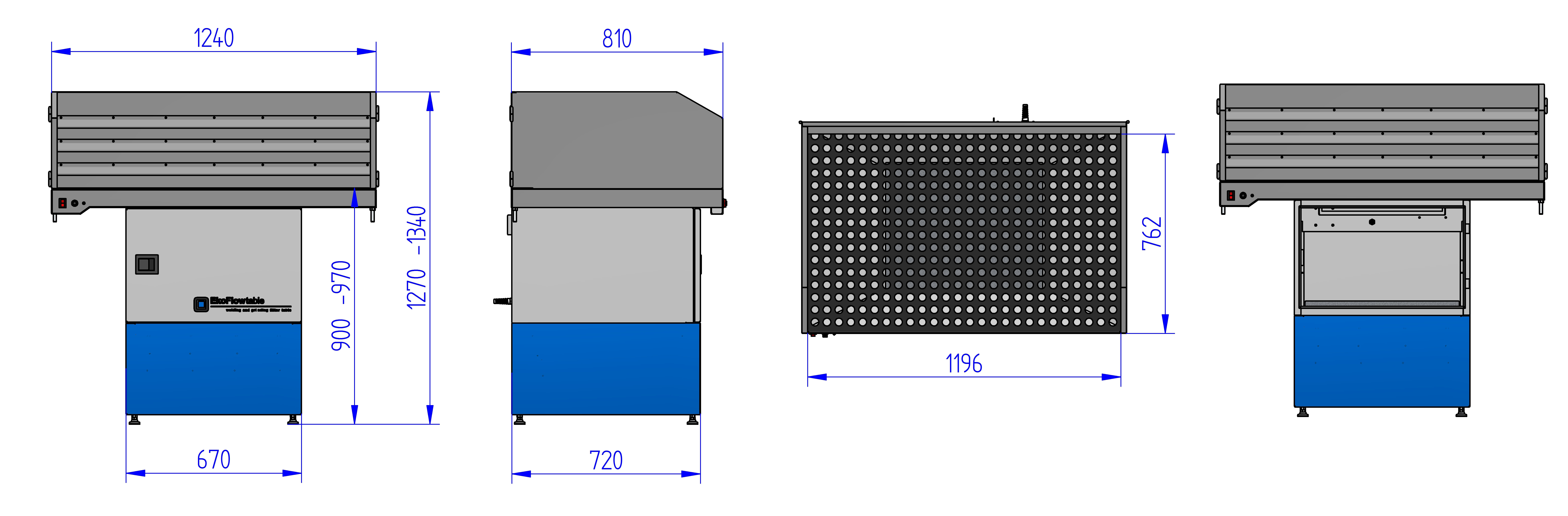

| Rozmery celkové (š x h x v): | 1240 x 810 x 1270 (max. 1340) mm |
| Rozmery pracovnej plochy (š x h): | 1196 x 760 mm |
| Štandardné prevedenie pracovnej plochy: | oceľové, bez PU, s kruhovými otvormi (alternatívne v špeciálnej PU,) |
| Hlučnosť: | max. 70 Db |
| Hmotnosť: | 167 kg |
| Zemniaci bod / prekostrenie: | áno |
| Štandardné farebné prevedenie: | modrá RAL5015 / bledosivá RAL7035 / tmavosivá RAL7016 |
| Možné filtracné stupne a základná príplatková výbava | ||||
| Filtracný stupen / výbava | Trieda filtrácie | Typ filtra / systém | Urcenie / rozsah | Výbava |
| Al mechanický predfilter tukový | G2 - G3 | Kazetový, jednorazový | Bráni prenikaniu iskier do FJ + tuky, najhrubšie castice | Štandard |
| Mechanický predfilter | M5 | Kazetový, jednorazový | Jemné mech. castice, predlžuje životnost HEPA filtra | Štandard |
| Absolútny HEPA filter | H14 | Kazetový, jednorazový | Najmenšie mech. castice (už od 0,1μm), výpary | Štandard |
| Chemický filter základný | G3 | Kazetový, jednorazový | Základná chem. filtrácia - pachy | Za príplatok |
| Chemický filter SC-40 (akt. sypané uhlie) | G3 - G4 | Kazetový, jednorazový | Posilnená chemická filtrácia - pachy, škodliviny, výpary | Za príplatok |
| Mechanický predfilter | F8 | Kazetový, jednorazový | Jemné mech. castice, predlžuje životnost HEPA filtra | Za príplatok |
| Rošt v špeciálnej povrchovej úprave | Eliminujúci zachytávanie strusky o plochu rošta | Za príplatok | ||
| Digitálne pocítadlo prevádzkových hodín | Pocítanie prevádzkového casu zariadenia | Za príplatok | ||
