Guľkové kladky s prírubou (FLANGE FIXING)

Kuličkové kladky s přírubou k přišroubování -  Přehled použitých materiálů

Všechny podstatné technické detaily v souboru: alwayse-navod

  TYP 13 TYP 14 TYP 15 TYP 16
  Univerzální použití a efektivita nákladů Manipulace s jemnými materiály (např. sklo)  Pro použití ve velmi vlhkých podmínkách  Pro použití v příležitostné vlhkost i
Hlavní koule uhlíková ocel 60-66RC nylon 66 nerezová ocel AISI 420 nerezová ocel AISI 420
Nosné kuličky uhlíková ocel 60-66RC nerezová ocel AISI 1420 nerezová ocel AISI 420 nerezová ocel AISI 420
Těleso uhlíková ocel + pozink uhlíková ocel + pozink nerezová ocel AISI 304 uhlíková ocel + pozink
Mazací olej ano (na vyžádání bez oleje) ne jemná vrstva (na vyžádání bez oleje) jemná vrstva (na vyžádání bez oleje)

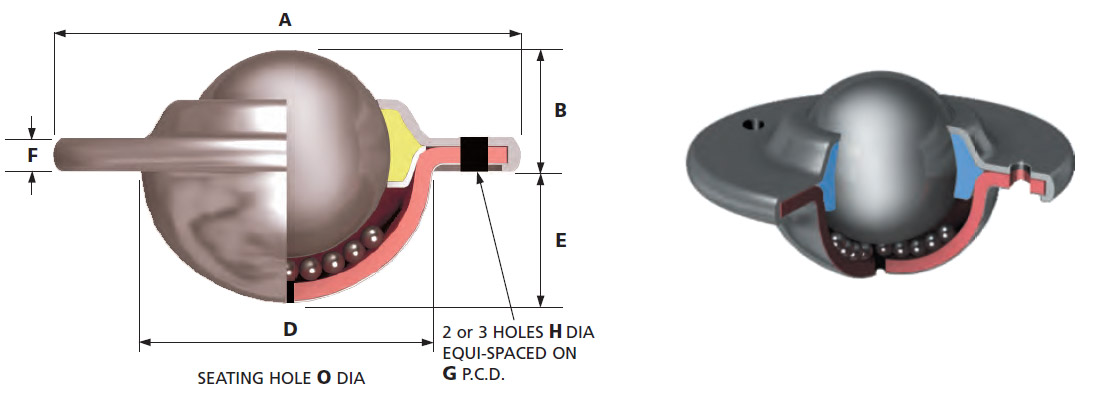

kulickove-kladky-s-prirubou-a-typ-rozmery

  • Všeobecné použití, otvor pro odchod nečistot, 3016 a 3025 bez těsnění.
  • jednotky 2002 má robustní konstrukci, navrženou pro náročné a nečisté podmínky. Obsahuje proplachovací otvor pro čištění, má mimořádně velký výstupní otvor pro nečistoty
  • jednotky 1022 a 1035 s volitelným vnitřním kroužkem z pevné oceli (SI) zobrazeným bez těsnění pro lepší ochranu před nárazovým zatížením.
  • jednotky 1022, 1035, 32742 a 32743 mají 7 výstupních otvorů pro odstranění nečistot a nečistot.
  • jednotky 32742 a 32743 nemají těsnění
jednotka počet děr Ø koule (mm) hmotnost (g) Ø A B   Ø D E F Ø G Ø H Ø O Maximální zatížení koulí nahoru/dolů kg
                          TYP 13 TYP 14 TYP 15 TYP 16
0531 2 12,7 22 31 7   19,2 ±0,2 8,2 2,6 24 ±0,2 2,8 20 8 / 4 4 / 2 8 / 4 8 / 4
poptávka poptávka poptávka poptávka
3016 2 15,8 45 41,3 10,2   22,2 ±0,2 8,3 3,2 30 ±0,2 3,5 23 12 / 6 8 / 4 12 / 6 12 / 6
133016 poptávka poptávka poptávka
3000 2 19 87 61 10   29,1 ±0,2 12 3,2 44,5 ±0,2 5,1 30 25 / 10 20 / 10 25 / 10 25 / 10
133001 poptávka poptávka poptávka
3006 3 19 87 61 10   29,1 ±0,2 12 3,2 44,5 ±0,2 5,1 30 25 / 10 20 / 10 25 / 10 25 / 10
poptávka poptávka poptávka poptávka
3025 2 25,4 135 56 14,6   34,7 ±0,2 14,6 4 45,5 ±0,2 4,5 36,5 55 / 25 25 / 10 55 / 25 55 / 25
133017 poptávka poptávka poptávka
1000 2 25,4 175 73 14,2   37,2 ±0,2 15,8 3,5 55,6 ±0,2 5,1 38,1 55 / 25 25 / 10 55 / 25 55 / 25
poptávka poptávka poptávka poptávka
1008 3 25,4 175 73 14,2   37,2 ±0,2 15,8 3,5 55,6 ±0,2 5,1 38,1 55 / 25 25 / 10 55 / 25 55 / 25
poptávka poptávka poptávka poptávka
1022 3 31,7 265 73,7 16,2   45,5 ±0,2 19,9 4,2 58,7 ±0,2 5,1 46,5 125 / 55 25 / 10 125 / 55 125 / 55
poptávka poptávka poptávka poptávka
1035 2 31,7 265 73,7 16,2   45,5 ±0,2 19,9 4,2 58,7 ±0,2 5,1 46,5 125 / 55 25 / 10 125 / 55 125 / 55
133002 poptávka poptávka poptávka
32742 2 31,7 270 73,7 16,2   45,5 ±0,2 19,9 4,2 58,7 ±0,2 5,1 46,5 125 / 55 25 / 10 125 / 55 125 / 55
poptávka poptávka poptávka poptávka
32743 3 31,7 270 73,7 16,2   45,5 ±0,2 19,9 4,2 58,7 ±0,2 5,1 46,5 125 / 55 25 / 10 125 / 55 125 / 55
poptávka poptávka poptávka poptávka
2000 2 39,7 515 89 21,4   55,6 ±0,2 24,6 6 70 ±0,2 7 56,5 140 / 60 N/A 140 / 60 140 / 60
poptávka poptávka poptávka poptávka
2011 3 39,7 515 89 21,4   55,6 ±0,2 24,6 6 70 ±0,2 7 56,5 140 / 60 N/A 140 / 60 140 / 60
poptávka poptávka poptávka poptávka
2002 3 39,7 635 94,6 21,2   62 ±0,2 27,3 6,3 76,2 ±0,2 7 63,3 225 / 100 N/A 225 / 100 225 / 100
poptávka poptávka poptávka poptávka
4001 3 50,8 1065 121 28,3   75,3 ±0,2 30,2 6,3 92 ±0,2 8 76,5 340 / 100 N/A 250 / 100 340 / 100
poptávka poptávka poptávka poptávka

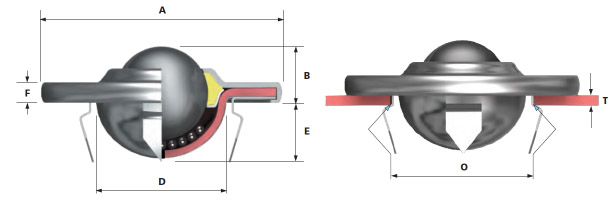

kulickove-kladky-s-prirubou-c-typ-rozmery

  • Tyto jednotky lze velmi rychle opravit, vyměnit. Mají otvor pro odvod nečistot
  • T......tloušťka materiálu pro č. 1010 a 1030 = 5 mm
Typ poče děr Ø koule (mm) hmotnost (g) Ø A B C Ø D E F Ø G Ø H Ø O T Maximální zatížení koulí nahoru/dolů kg
                            TYP 13 TYP 14 TYP 15 TYP 16
1010   25,4 195 73 15,4   36,8 ±0,2 15 4,8 N/A N/A 50 5 55 / 25 25 / 10 55 / 25 55 / 25
poptávka poptávka poptávka poptávka
1030   31,7 275 73,7 17   44,6 ±0,2 19,5 5 N/A N/A 50 5 125 / 55 25 / 10 125 / 55 125 / 55
poptávka poptávka poptávka poptávka

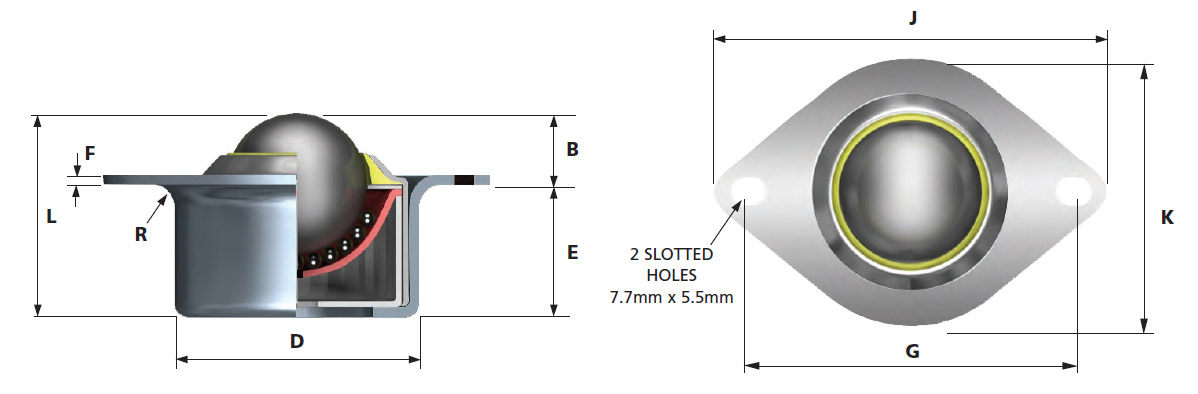

 kulickove-kladky-s-prirubou-b-typ-rozmery

  • Nízký profil, vysoká nosnost. Na hlavní kuličce stírací těsnění, otvor pro odchod nečistot.
  • Vyžaduje poloměr 5 mm na upevňovacím otvoru. Viz „R“.
Typ poče děr Ø koule (mm) hmotnost (g) B   D E F G H J K L R Maximální zatížení koulí nahoru/dolů kg
                              TYP 13 TYP 14 TYP 15 TYP 16
1502 2 25,4 196 12   42 ±0,2 24,5 1,7 60,3 / 55,9 5,5 / 7,7 69 51 36,5 5 100 / 50 25 / 10 100 / 50 100 / 50
poptávka poptávka poptávka poptávka

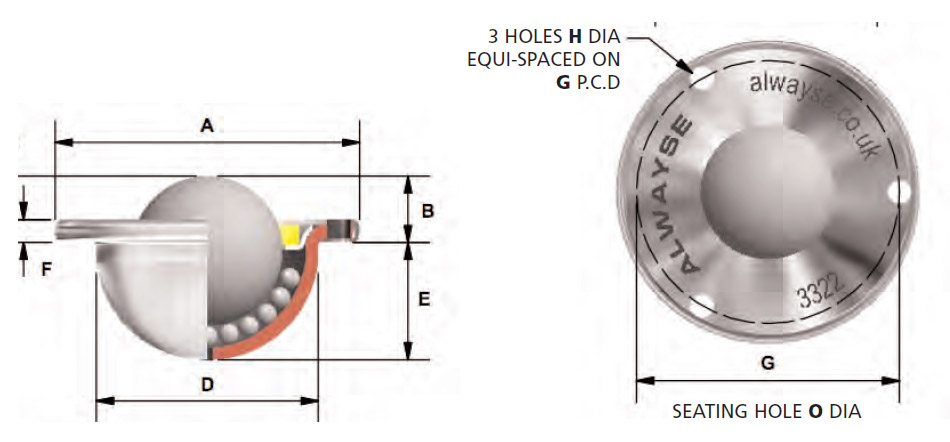

 kulickove-kladky-s-prirubou-d-typ-rozmery

  • Velmi nízký profil s velkým zatížením koule, vysoké zatížení
  • 3 otvory pro upevnění, těsnění z vlněné plsti a jeden výstupní otvor pro nečistoty.
Typ   poče děr Ø koule (mm) hmotnost (g) Ø A B C Ø D E F Ø G Ø H Ø O Maximální zatížení koulí nahoru/dolů kg
                            TYP 13 TYP 14 TYP 15 TYP 16
3322   3 22,2 100 45 9,8   33 17,9 3,6 39 3,5 34 120 / 60 20 / 10 80 / 40 120 / 60
poptávka poptávka poptávka poptávka
